방수 원형 연결 장치

LP20 12핀 5A 신호 방수 커넥터, 사전 배선된 납땜 단자가 있는 금속-플라스틱 쉘

모든 범주

전원 플러그

문의하기

Mr. Nick Zou

nick@cableinco.com

+86 13310837463

지금 접촉하세요

LP20 12핀 5A 신호 방수 커넥터, 사전 배선된 납땜 단자가 있는 금속-플라스틱 쉘

브랜드 이름:	Cablein
MOQ:	100pcs
가격:	The price ranges from $1 to $4 USD per pieces
포장에 대한 세부 사항:	고품질 수출 상자
지불 조건:	T/T, Western Union

상세 정보

제품 설명

상세 정보

원래 장소:

심천 중국

인증:

CE, ROHS, TUV , ETL

접촉 재료:

합성 수지/TPE

충격 저항:

100g.6ms

케이블 유형:

코아시얼/틀린 쌍

케이블 길이:

귀하의 요구 사항에 따라

방수등급:

IP67

도체 재료:

구리

작동 온도:

-20℃-+80℃

잠금형 방식:

푸시풀 자동 잠금

공급 능력:

충분한 공급 용량

강조하다:

12핀 방수 신호 커넥터

금속-플라스틱 쉘 원형 커넥터

미리 배선된 납땜 단자 커넥터

제품 설명

LP20 12핀 5A 신호 방수 커넥터

산업용 애플리케이션을 위한 사전 배선된 납땜 단자가 있는 금속-플라스틱 쉘 커넥터

제품 사양

핀 구성: 12핀

전류 정격: 최대 5A

재질: 금속 및 플라스틱 복합재

연결 방식: 푸시 버튼 스냅 패스너

작동 전압: 최대 250V

조립 와이어: IP 등급 잠금 글랜드

장착 유형: 와이어 대 와이어

옥외 UV 저항: 인증 통과

케이블 자켓 OD: 0.34-0.75 mm²

기술 데이터 시트

핀 수	2핀	3핀	4핀
정격 전압	500V		250V
정격 전류	20A	10A	5A
절연 전압	2.5KV	1.5KV
IP 코드	IP68
케이블 자켓 OD	표준 전원: ⌀8-12mm \| 표준 신호: ⌀5-6.5mm \| 기타: ⌀5-9mm
조립 케이블 직경	2.4-4mm²/14-12AWG	1-1.5mm²/18-16AWG	0.34-0.75mm²/22-20AWG
주위 온도	-40℃ ~ +80℃

주요 장점

재료 및 성능: 안정적인 전기적 특성, 우수한 내열성 및 내식성을 보장하는 고성능 PBT 엔지니어링 플라스틱으로 제작된 하우징. 금도금된 전도성 부품은 우수한 전도성을 보장하고 고온 환경에서 온도 상승 요구 사항을 충족합니다.

안전한 잠금 메커니즘: 푸시-투-락 스냅 핏 디자인은 부드러운 삽입 및 제거로 안전한 결합을 제공합니다.

방수 디자인: 표준 IP67 등급(IP68 옵션)은 까다로운 애플리케이션에 정확한 방수 보호 기능을 제공합니다.

인증 및 규정 준수: TUV, ISO, CE 및 RoHS 인증을 준수하여 글로벌 시장 요구 사항 및 품질 표준을 충족합니다.

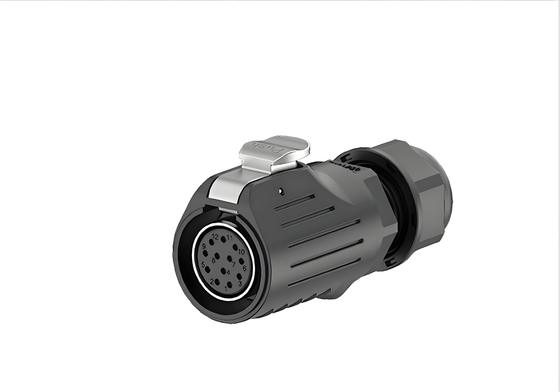

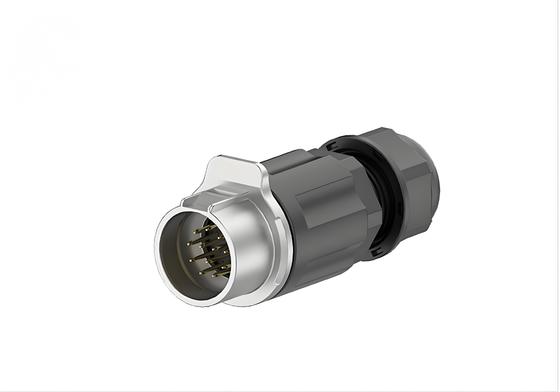

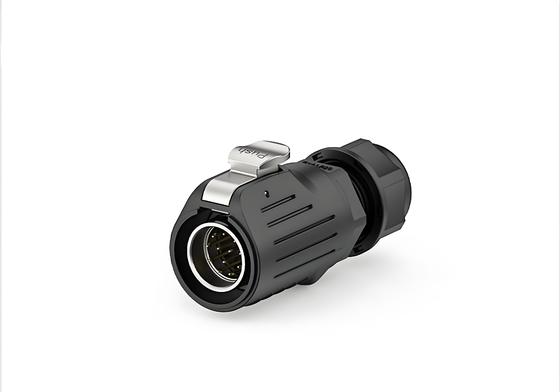

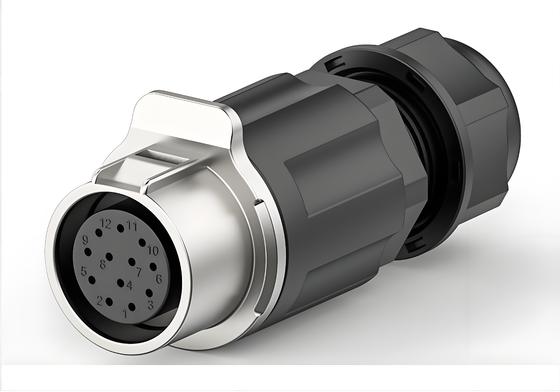

제품 이미지

응용 산업

자동화 장비

LED 조명

보안 장비

통신 장비

신에너지

전자 장치

기술 도면

자주 묻는 질문

이 커넥터의 IP 등급은 무엇이며 무엇을 보장합니까?

이 LP20 커넥터는 제대로 결합되었을 때 IP67 등급입니다. "6"은 먼지 침투에 대한 완전한 보호를 나타내고 "7"은 30분 동안 최대 1미터 깊이의 물에 일시적으로 잠길 수 있음을 보장합니다. 따라서 비, 물보라 또는 가혹하고 습한 환경에 노출된 애플리케이션에 이상적인 솔루션입니다.

제품에서 "사전 배선된 납땜 단자"를 언급했습니다. 여기에는 무엇이 포함되며 설치를 어떻게 단순화합니까?

이는 커넥터 쌍의 한쪽(종종 케이블 마운트 측)에 하우징 내부의 핀에 이미 납땜된 전선이 함께 제공된다는 의미입니다. 이는 설치를 크게 단순화합니다. 좁은 공간에서 작은 핀을 납땜할 필요가 없어 시간을 절약하고, 공장에서 납땜된 안정적인 연결로 오류를 줄이며, 사전 배선된 리드에 외부 케이블 전선을 납땜한 다음 열수축 튜브로 조인트를 절연하여 완전한 방수 밀봉을 쉽게 연결할 수 있습니다.

이 5A, 12핀 커넥터의 주요 응용 분야는 무엇입니까?

핀당 5A의 전류 정격, 견고한 금속-플라스틱 쉘 및 높은 IP67 방수 등급을 갖춘 이 커넥터는 까다로운 산업 및 실외 응용 분야에서 전원 및 신호를 전송하는 데 완벽하게 적합합니다. 일반적인 용도로는 센서 및 제어 패널을 연결하기 위한 산업 기계, 실외 응용 분야를 위한 LED 조명 시스템, 가혹한 환경의 농업 및 자동차 장비, 실외 카메라 및 출입 통제를 위한 보안 시스템 등이 있습니다.
