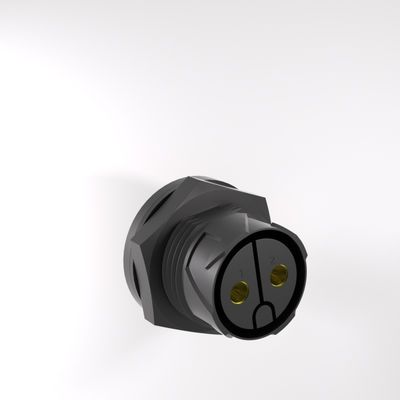

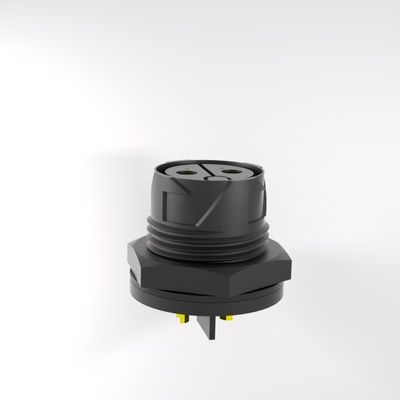

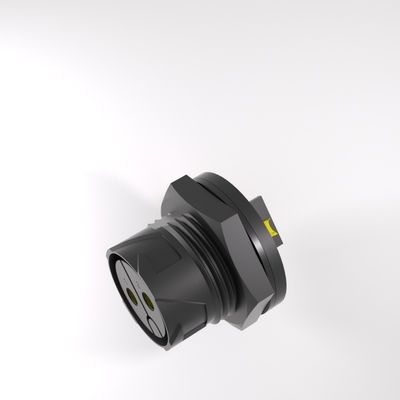

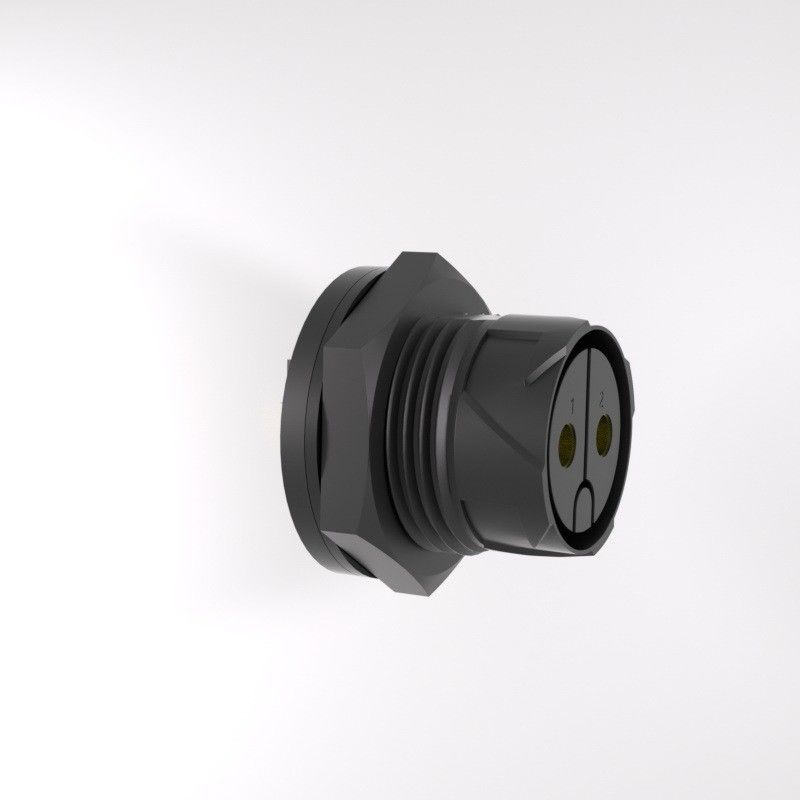

전면 장착 암핀이 있는 셀프 잠금 400V 방수 패널 커넥터로 안전한 전기 연결

브랜드 이름:	Cablein
모델 번호:	CB-P20-2P
MOQ:	1pcs
가격:	Price Can Contact With Our Sales
포장에 대한 세부 사항:	고급 품질 수출 통
지불 조건:	T/T, 서부 동맹

상세 정보

제품 설명

상세 정보

원래 장소:

첸젠 중국

CE, ROHS, TUV , ETL

커넥터 크기:

자체 잠금 방수 패널 커넥터 P20-2/3 코어 전면 장착 암 핀

커넥터 스타일:

패널 유형

연결 모드:

접촉 재료:

금속, 구리

≥1000 회

산업 전자 제품:

작동 온도:

-40°C ~ 105°C

커넥터 유형:

푸시 잠금

공급 능력:

일 당 50000 PC

강조하다:

자기 잠금 방수 패널 커넥터

400V 방수 패널 커넥터

제품 설명

자가 잠금 400V 방수 패널 커넥터 P20-2/3 코어 전면 장착 암형 핀

제품 개요

까다로운 환경에서 안정적인 전기 연결이 필요한 산업용 애플리케이션을 위해 설계된 자가 잠금 메커니즘을 갖춘 고성능 방수 패널 커넥터입니다.

주요 사양

핀 구성: 2/3/4/5/7/9/12 수/암

정격 전류: 최대 10A

재질: PA66 나일론

연결 유형: 스크류리스 방수

작동 전압: 400V

UV 저항: 옥외용

와이어 조립: 납땜 또는 나사 조립

케이블 OD 범위: 4-9mm

기술 데이터시트

부품 번호	CB-P20-2P	CB-P20-3P	CB-P20-4P	CB-P20-5P	CB-P20-7P	CB-P20-9P
핀	2 핀	3 핀	4 핀	5 핀	7 핀	9 핀
본딩 와이어	√	√	√	√	√	√
잠금 와이어	√	√	√	√	*	*
본딩 접점	φ2.7*2	φ2.7*3	φ2.7*4	φ1.8*5	φ1.8*7	φ1.0*9
잠금 접점	φ2.4*2	φ2.4*3	φ2.4*4	φ1.8*5	*	*

성능 사양

매개변수	1.5mm² / 16AWG	0.5mm² / 20AWG	0.5mm² / 20AWG
정격 전류	15A	5A	5A
정격 전압	400V AC	250V AC	250V AC
절연 전압	2000V AC	1500V AC	1500V AC
접촉 임피던스	< 3 mΩ	< 5 mΩ	< 5 mΩ
온도 상승	20A 30℃↓;25A 40℃↓;30A 50℃↓	10A 30℃↓;15A 40℃↓;20A 50℃↓	5A 30℃↓;7A 40℃↓;10A 50℃↓

절연 저항: ≥ 1000 MΩ

기계적 수명: ≥ 1900 사이클

주위 온도: -40℃ ~ +85℃

고온 에이징: 85℃ / 168시간

제품 특징

자가 잠금 방수 패널 커넥터 P20 시리즈는 혁신적인 디자인 기능을 통해 까다로운 산업용 애플리케이션에 탁월한 신뢰성을 제공합니다.

자가 잠금 메커니즘: 진동 및 우발적인 분리를 방지하는 안전한 연결을 보장합니다.
방수 디자인: 습기, 먼지 및 환경 오염 물질에 대한 IP67 등급 보호
내구성 있는 구조: PA66 나일론 재질은 우수한 기계적 강도와 UV 저항성을 제공합니다.
다용도 설치: 유연한 통합을 위한 여러 배선 옵션이 있는 전면 장착 디자인

응용 분야

안정적인 방수 전기 연결이 필요한 다양한 산업 및 옥외 응용 분야에 이상적입니다.

산업 제어 패널 및 자동화 시스템
옥외 조명 및 전기 장비
태양 에너지 시스템 및 마이크로 인버터
농업 및 축산 장비
해양 및 자동차 응용 분야
HVAC 및 건물 자동화 시스템

자주 묻는 질문

어떤 종류의 방수 커넥터를 제공합니까?

P16 자가 잠금 사출 유형, 조립 커넥터, 오버 몰드 커넥터, T-커넥터, Y-커넥터 및 축산, 가금류 및 신에너지 응용 분야를 위한 특수 솔루션을 포함한 광범위한 방수 커넥터를 제공합니다. 많은 제품이 맞춤형 금형과 맞춤형 디자인을 특징으로 합니다.

제품은 어떻게 구매합니까?

다음 사양으로 영업팀에 문의하십시오:

필요한 전류 정격 및 접점 수
선호하는 조립 스타일
케이블 와이어 게이지 사양
케이블 길이 및 배송 선호도

팀에 어떻게 연락할 수 있습니까?

이메일, 전화, Skype 또는 WhatsApp을 통해 문의하십시오. 업계에서 8년 이상 경력을 가진 당사의 숙련된 팀은 귀하의 기술 요구 사항 및 응용 분야 문제를 신속하게 해결하기 위해 전문적인 판매 및 R&D 지원을 제공합니다.

샘플을 사용할 수 있습니까?

예, 고객이 운임을 부담하는 샘플을 제공합니다. 신속한 샘플 배송을 위해 택배 계정 세부 정보와 배송 주소를 제공하십시오.
