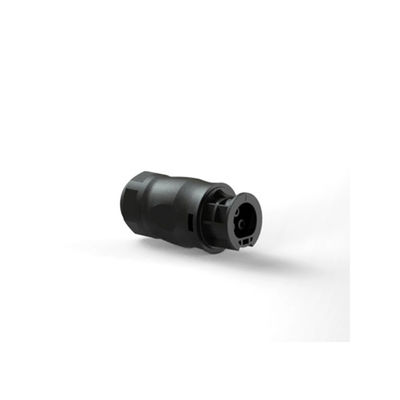

IP67 방수 전원 커넥터 500V AC 등급 및 태양광 마이크로 인버터 3 코어 디자인

브랜드 이름:	Cablein
모델 번호:	CB-Q28
MOQ:	1pcs
가격:	Price Can Contact With Our Sales
포장에 대한 세부 사항:	고급 품질 수출 통
지불 조건:	T/T, 서부 동맹

상세 정보

제품 설명

상세 정보

원래 장소:

첸젠 중국

CE, ROHS, TUV , ETL

연결 모델:

푸시 잠금

멀티미디어 처리:

웨이푸 연결기

제품 세부 정보:

2 핀 실외 방수 전원 커넥터

작동 온도:

-40°C ~ 105°C

스레드 커플링

IP등급:

≥500 결합 및 결합 해제 주기

연결 모드:

신속하게 총검 연결

강조하다:

마이크로 인버터 전력 연결 장치 방수

방수 남성 및 여성 커넥터

3 코어 남성 및 여성 커넥터

제품 설명

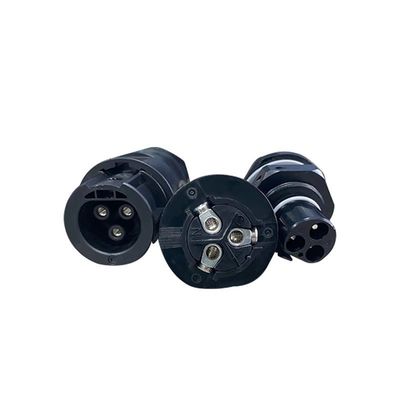

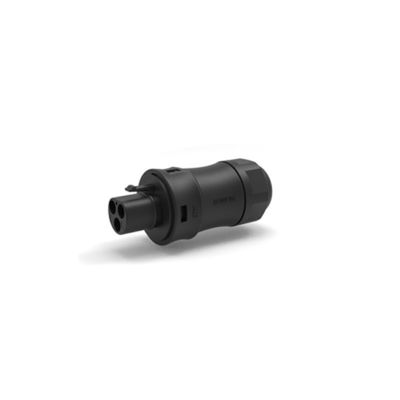

Micro Inverter 전원 커넥터 - 방수 3심 수/암 커넥터

제품 개요

Q28 수/암 헤드 3심 태양광 마이크로 인버터 방수 전원 커넥터는 고급 방수 보호 기능과 안정적인 3심 전원 전송을 통해 태양 에너지 시스템에서 안정적인 전원 연결을 보장합니다.

주요 사양

핀 옵션: 2/3/4/5/7/9/12 수/암

정격 전류: 최대 20A

재질: PA66 나일론

연결 유형: 스크류리스 방수 커넥터

작동 전압: 500V

전선 조립: 납땜 또는 나사 조립

UV 저항: 옥외용

케이블 자켓 OD: 4.5-9.2mm

기술 데이터시트

부품 번호	CB-Q28-2P	CB-Q28-3P	CB-Q28-4P	CB-Q28-5P	CB-Q28-7P	CB-Q28-9P	CB-Q28-12P
핀	2 핀	3 핀	4 핀	5 핀	7 핀	9 핀	12 핀
전선 연결 - 본딩	✓	✓	✓	✓	✓	✓	✓
전선 연결 - 잠금	✓	✓	✓	✓	*	*	*
접촉 멤버 - 본딩 와이어	φ2.7*2	φ2.7*3	φ2.7*4	φ1.8*5	φ1.8*7	φ1.0*9	φ1.0*12
접촉 멤버 - 잠금 와이어	φ2.4*2	φ2.4*3	φ2.4*4	φ1.8*5	*	*	*

성능 사양:
적용 가능한 전선 게이지: 2.5-4 mm² (14-12 AWG) / 1-1.5 mm² (18-16 AWG) / 0.34-0.75 mm² (22-20 AWG)
정격 전류: 20A / 10A / 5A
정격 전압: 500V AC / 500V AC / 250V AC
절연 전압: 2500V AC / 2000V AC / 1500V AC
접촉 임피던스: < 1 mΩ / < 3 mΩ / < 5 mΩ
온도 상승: 20A 30℃↓;25A 40℃↓;30A 50℃↓ / 10A 30℃↓;15A 40℃↓;20A 50℃↓ / 5A 30℃↓;7A 40℃↓;10A 50℃↓
절연 저항: ≥ 1000 MΩ
기계적 수명: ≥ 1900 회
주위 온도: -40 ~ +85 ℃
고온 에이징: 85 ℃ / 168 시간

제품 장점

Q28 수/암 헤드 3심 태양광 마이크로 인버터 방수 전원 커넥터는 태양 에너지 연결 분야의 첨단 기술을 나타냅니다. 태양광 시스템을 위해 특별히 설계된 이 커넥터는 안정적이고 효율적인 전력 전송을 보장합니다.

방수 구조로 인해 습기와 혹독한 기상 조건으로부터 보호하여 옥외 환경에 이상적입니다. 3심 설계는 안정적인 전력 전송을 제공하여 태양광 마이크로 인버터의 성능과 안전성을 향상시킵니다.

주거용 및 상업용 태양광 설치 모두에 적합한 이 커넥터는 설치 프로세스를 단순화하고 전력 중단 위험을 최소화합니다. 이는 원활한 태양 에너지 시스템 작동을 지원하여 청정 에너지를 더욱 접근 가능하고 신뢰할 수 있게 만드는 필수 구성 요소입니다.

응용 분야

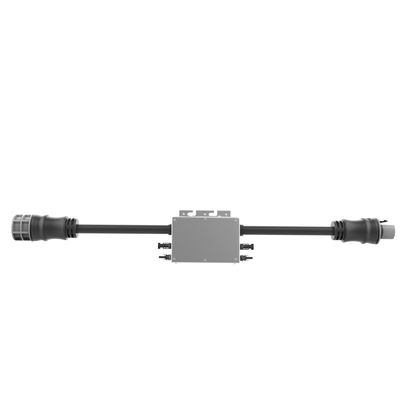

방수 보호 및 안정적인 성능이 필요한 태양광 발전 시스템, 마이크로 인버터 및 옥외 전원 연결에 이상적입니다.

자주 묻는 질문

Q: 어떤 종류의 방수 커넥터를 가지고 있습니까?

A: 개인 금형 디자인 및 맞춤형 솔루션을 포함한 광범위한 방수 커넥터를 제공합니다. 당사 제품 라인에는 다음이 포함됩니다:

BC01 용접 7심 수 플러그(플랜지 포함) 암 소켓
조립 방수 커넥터
오버 몰드 방수 커넥터
T 방수 커넥터
Y 맞춤형 방수 커넥터
축산 및 가금류 산업 커넥터
신에너지 방수 커넥터
태양광 시스템 방수 커넥터

Q: 제품을 어떻게 구매합니까?

A: 온라인 또는 이메일로 당사 영업팀에 문의하십시오. 다음을 제공하십시오:

필요한 정격 전류 및 접점 수
선호하는 조립 스타일
케이블 전선 게이지 사양
케이블 길이 및 배송 선호 사항

Q: 어떻게 연락합니까?

A: 이메일, 전화, Skype 또는 WhatsApp을 통해 문의하십시오. 8년 이상의 업계 경험을 바탕으로 당사의 전문 영업 및 R&D 팀은 귀하의 요구 사항을 신속하게 이해하고 효과적인 솔루션을 제공할 수 있습니다. 궁금한 점이 있으면 언제든지 문의하십시오.
